随着经济建设的高速发展, 我国对一次能源的需求不断增加, 将煤炭转化为液体燃料和基础化工原料是保证我国经济发展的重要举措之一[1-3], 对我国未来的能源结构优化调整也具有重要意义.以一氧化碳等为原料选择性加氢制备低碳醇的工艺是上世纪70年代石油危机以来一直的研究热点之一, 所用催化剂主要有贵金属Rh基催化剂、F-T组元元素或碱金属改性的Cu基催化剂以及K-Mo系催化剂[4-7].
在前期工作中意外发现, 采用我们自主发明的完全液相法制备的CuZnAl催化剂, 在无F-T组元元素和碱金属存在下就具有较好的乙醇和低碳醇合成能力[8-10], 后续研究证实了完全液相制备技术赋予了催化剂一些独特的性质, 这些性质使其有别于常规方法制备的催化剂.为了进一步拓展完全液相制备技术的应用领域, 以及考察这些独特的性质能否在其它床型中得到体现, 我们将完全液相法催化剂经固液分离后应用于固定床, 发现直接使用活性很低, 究其原因是固液分离得到的催化剂表面有一层碳膜, 覆盖了活性位点[11], 而空气焙烧消碳会导致其性能回归常规方法催化剂.基于上述事实, 通过将完全液相催化剂在惰性气氛下热解暴露了活性位, 使催化剂在固定床上评价时的活性有了明显提高, 并表现出了优良的稳定性.
碱金属或碱土金属(Li、K、Na、Cs、Rb)作为优良的合成低碳醇催化剂助剂, 可以调变催化剂的酸碱度, 抑制副产物的生成, 提高总醇选择性[12-15]; 乙醇胺和三乙醇胺作为非金属碱助剂, 已被证实在完全液相催化剂浆态床乙醇合成中具有促进作用[16].基于此, 我们以完全液相-热解法制备了一系列碱促进的催化剂, 在固定床上考察了这些碱助剂对催化剂合成低碳醇性能的影响.
1 实验部分 1.1 实验试剂硝酸铜, 硝酸锌, 柠檬酸, 乙二醇:分析纯, 天津市科密欧化学试剂有限公司; 异丙醇铝:天津市光复精细化学研究所; K2CO3, Cs2CO3, TEA, MEA:分析纯, 阿拉丁试剂有限公司; 蒸馏水:太原理工大学中试基地.
1.2 催化剂的制备催化剂前驱体以完全液相法制备, 其中Cu/Zn/Al的原子比为2:1:0.8, 无机碱金属助剂分别以K2CO3, Cs2CO3为K源和Cs源, n(K、Cs)的添加量为1.64%(摩尔百分比), 有机碱助剂(TEA、MEA)的添加量n(TEA、MEA)=n(Al).将19.8 g的异丙醇铝与6.4 g柠檬酸溶解于90 mL去离子水中并进行搅拌形成铝溶胶, 搅拌温度为50 ℃且维持3 h.与此同时, 将58.6 g Cu(NO3)2·3H2O、36.15 g Zn(NO3)2·6H2O以及助剂溶解于一定量的乙二醇溶液中, 并缓慢加入铝溶胶中, 在95 ℃下进行搅拌直至形成胶体.胶体在室温下老化10 d后分散于液体石蜡中, 在N2气氛下于280 ℃搅拌7 h, 将得到的浆状催化剂用石油醚进行离心、抽提、干燥后放入管式炉中进行热解, 在高纯N2气氛下以2 ℃/min从室温升至800 ℃并维持5 h, 将未添加碱助剂的催化剂命名为Cat-Al, 其余按照所添加助剂分别命名为Cat-K、Cat-Cs、Cat-TEA、Cat-MEA.
1.3 催化剂的表征XRD表征在DX-2700 X-ray型衍射仪(日本理学公司产品)上使用连续扫描法进行测定.其以Cu Kα为辐射源, Ni为滤片, 扫描范围是2θ=5°~ 85°, 扫描速率为8°/min.
H2-TPR表征在TP-5000型吸附仪(天津先权仪器有限公司产品)上进行.
BET分析使用Quantachrome SI N2吸附仪(美国康塔公司产品)进行测定, 催化剂的比表面积是采用BET公式计算、孔容和孔径采用BJH公式计算.
NH3-TPD-MS表征在TP-5080型吸附仪(天津先权仪器有限公司产品)上进行.催化剂使用量为0.1 g, 吸附载气是He, 吸附气是NH3, 先在280 ℃ He气氛下吹扫30 min, 降温至50 ℃吸附NH3, 后切换为He再吹扫50 min, 最后以10 ℃/min的升温速率升温至810 ℃, 尾气由QIC-20质谱检测器(英国Hiden公司产品)进行检测.
1.4 催化剂活性评价采用四通道平行反应装置(天津鹏翔有限公司)对催化剂进行活性评价.将3 mL粒度为粒径0.450~0.280 mm催化剂放入反应管后, 通入总流量为100 mL/min氢氮混合气对催化剂进行常压还原, 以0.5 ℃/min升温至280 ℃, 并保持2 h.还原过程结束后降至室温, 切换成反应气体(H2:CO=1:1), 总流量为100 mL/min, 在压力为4 MPa, 反应温度为280 ℃的实验条件下进行反应.用气液分离器分离反应产物, 每24 h收集一次液相, 利用湿式流量计来计量尾气流量.反应的气相、液相产物采用GC-9560气相色谱进行分析(上海华爱公司), 经HP-PLOT/Q毛细管柱分离后, 通过FID(检测器温度为220 ℃)检测醇类、二甲醚、烷烃等有机成分; 经TDX-01填充柱分离后, 通过TCD(热导池温度为150 ℃)检测H2、CO、CO2等无机成分.检测气相产物时柱炉温度为130 ℃, 检测液相产物时柱炉温度为180 ℃.
2 结果与讨论 2.1 催化剂活性评价结果表 1为各催化剂反应96 h的平均活性评价数据.由表 1可知, 添加助剂的催化剂其CO转化率均低于Cat-Al; 但C2+OH/ROH则均有所提高, 这与碱金属作用的通常认识一致.值得注意的是, K、Cs和MEA促进的催化剂Cat-K、Cat-Cs和Cat-MEA总醇选择性达到了50%以上, 同时C2+OH/ROH比也有较好的指标, 对于Cat-Cs, C2+OH/ROH接近20%, 显示出发展成优良低碳醇合成催化剂的潜力.一般而言, 低碳醇合成中总醇选择性大于50%、C2+OH/ROH大于50%是经济可接受的指标, 而通常总醇选择性大于50%较难实现.我们所用催化剂由于没有F-T组元元素, 烃的生成受到了明显抑制, C2+OH中也主要不是异丁醇, 而是乙醇占了相当的量, 这也有别于碱促进的常规法Cu基催化剂.显然, 通过完全液相结合热解方法制备的CuZnAl催化剂其完全液相法赋予特殊性质在固定床使用时得以保存.
|
表 1 催化剂的一氧化碳加氢活性评价结果 Table 1 Results of catalytic activity of carbon monoxide hydrogenation |

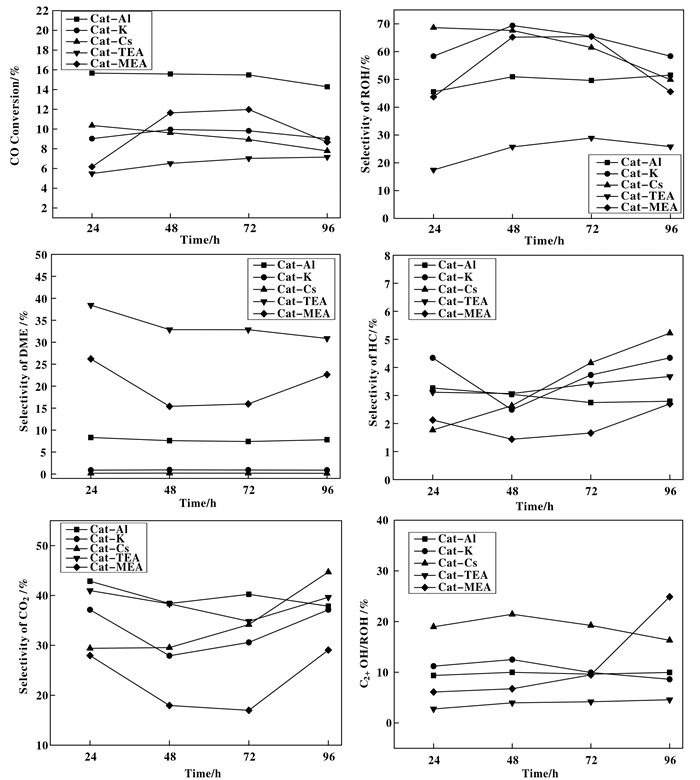

图 1反映了各催化剂在一氧化碳加氢反应过程中活性及产物选择性随反应时间的变化趋势.从图中可以看出, 添加碱助剂的催化剂与Cat-Al相比活性相对较低, 但反应均较为稳定, 除Cat-MEA的活性呈先增大后减小的趋势外其他催化剂的活性无明显波动.添加无机碱金属的催化剂Cat-K和Cat-Cs的总醇选择性相对较高, 但Cat-Cs的活性和总醇选择性随着反应时间的延长出现缓慢下降的趋势, 通过ICP-AES测试发现反应前后Cs含量并未减少(反应前后均为0.18 mmol/g), 说明该催化剂结构不稳定不是Cs流失造成的.
|
图 1 各催化剂稳定性试验结果 Fig.1 The stability of different catalysts |

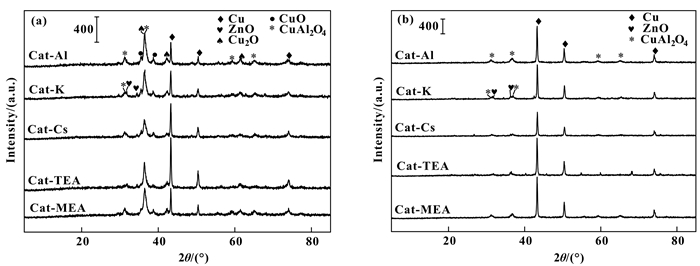

图 2为各催化剂反应前后的XRD谱图.由图 2(a)可知, Cat-Al未出现ZnO的特征衍射峰, 可能其在催化剂中以无定形或微晶状态存在, 这是完全液相法特殊制备工艺所致.而添加助剂后各催化剂均出现不同强度的ZnO特征衍射峰, 而Cu、Cu2O、CuAl2O4的特征衍射峰强度均有所减弱. ChinChen等[17]认为CuZnAl催化剂中ZnO的主要作用在于分散Cu物种, 说明助剂的加入改变了催化剂原有金属存在的物相状态, 有助于促进ZnO晶相的生成进而分散Cu物种.反应后各催化剂中没有检测到任何Cu的氧化物晶相, Cu单质的特征衍射峰变得尖锐, 说明在反应过程中Cu物种在持续地被还原成单质Cu.
|
图 2 催化剂的XRD谱图(a)反应前(b)反应后 Fig.2 XRD parttens of different catalysts (a)before reaction (b) after reaction |
用谢乐公式计算的Cat-Al、Cat-K、Cat-Cs、Cat-TEA、Cat-MEA反应前的Cu(111)晶粒尺寸分别为: 48.0、41.4、41.1、38.4和49.9 nm.可以发现, 除Cat-MEA的Cu晶粒变大外, 另外3种添加了助剂的催化剂其Cu晶粒均变小, 一般认为, Cu的晶粒越小说明Cu越分散.结合活性评价数据发现Cat-Al的CO转化率最高, 说明Cu的晶粒大小与催化剂活性之间存在某种联系, 但不是简单的线性关系.

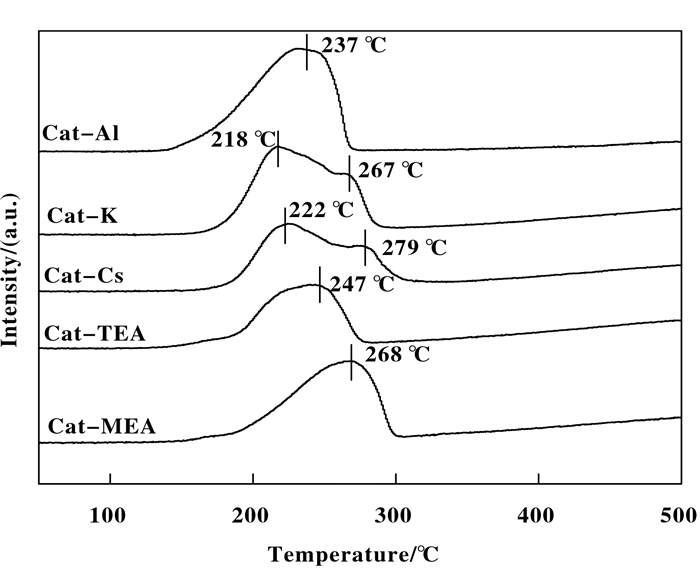

2.2.2 H2-TPR表征图 3为不同催化剂反应前的H2-TPR谱图.由图 3可知, 各催化剂的还原峰在220~280 ℃之间, 峰型均较为宽泛.添加碱性助剂后催化剂的还原温度向高温方向偏移, 其中Cat-K、Cat-Cs出现双峰且还原温度相差50 ℃, 低温峰面积大于高温峰面积.一般认为, CuO可直接还原为Cu0而不经过中间态, 且比Cu2O的还原更加容易[18-19].由此, 结合XRD谱图可以认为, 在220 ℃左右归属于CuO→Cu0的还原, 而280 ℃归属于Cu2O→Cu0的还原.说明添加碱金属助剂促进了CuO向Cu2O的还原[20]. Cat-TEA和Cat-MEA的还原峰峰型与Cat-Al大致相同但还原温度有所提高, 耗氢量有所降低(见表 2).可能是有机碱助剂与Cu元素的配合作用或增强了Cu与载体的结合能力导致难于还原的结果.
|
图 3 不同催化剂的H2-TPR谱图 Fig.3 H2-TPR curves of different catalysts |
|
|
表 2 催化剂的H2-TPR耗氢量 Table 2 Hydrogen consumption of catalysts |

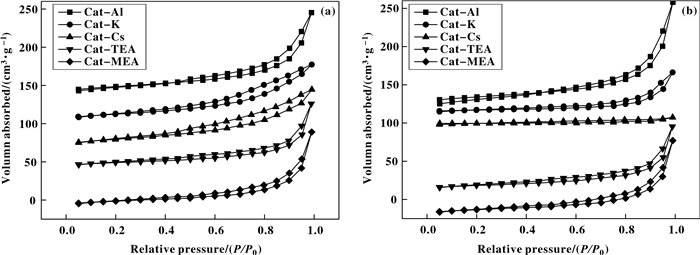

图 4为催化剂反应前后N2吸脱附曲线和孔径分布图.从图 4(a)可知, 所有催化剂反应前均归属于Ⅳ型等温线, H3迟滞类型, 说明孔结构为平行板集聚的狭缝孔, 但孔的细微结构不完全一致, 其中Cat-K和Cat-Cs回滞环相似, Cat-TEA与Cat-MEA相似, 这说明有机和无机碱助剂对催化剂的作用方式不同, 这导致了孔结构有细微变化. 表 3是催化剂反应前后的织构性质.由表 3可知, 无机碱金属的添加使得反应前催化剂的比表面积、孔径和孔容均有所降低, 而添加有机碱助剂则比表面积有不同程度的增大, 这与有机和无机碱对催化剂作用的方式不同一致.反应后, 无论是无机助剂还是有机助剂催化剂比表面均大幅下降, 但孔径平均尺寸大幅增加, 这是导致催化剂比表面积大幅下降的原因.其中的原由还需要进一步探讨.
|
图 4 催化剂的吸脱附曲线(a)反应前(b)反应后 Fig.4 Nitrogen adsorption desorption isotherms of different catalysts (a) before reaction (b) after reaction |
|
|
表 3 催化剂反应前后的织构性质 Table 3 Texture properties of catalysts before and after reaction |

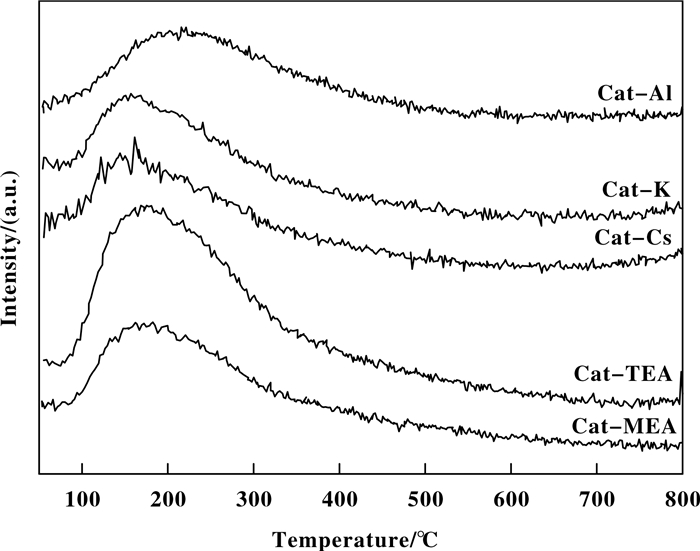

图 5为各催化剂反应前的NH3-TPD-MS谱图.由图 4可知, 催化剂均只有一种酸性位点, 脱附峰温在200 ℃附近, 归属为弱酸中心.同时也发现, 添加助剂的催化剂其NH3脱附温度向低温方向偏移, 脱附峰面积大小顺序为Cat-TEA > Cat-MEA > Cat-Al > Cat-Cs=Cat-K.再一次证实了添加无机碱金属助剂与有机碱助剂对催化剂的作用方式不同. K、Cs等碱金属可以中和催化剂的酸中心, 提供碱性位; 而TEA、MEA由于存在羟基基团, 可配合活性金属, 也可为催化剂提供较多弱酸位点. Heracleous等[21]报道, 降低催化剂酸性有利于醛类缩合反应的进行, 进而促进低碳醇的生成; RungraveePhienluphon等[22]认为催化剂在酸性条件下有利于甲醇脱水生成二甲醚.从活性评价结果看, Cat-Cs低碳醇选择性最高; 弱酸量最高的Cat-TEA DME选择性最高, 这与前人认识一致.
|
图 5 不同催化剂的NH3-TPD-MS谱图 Fig.5 NH3-TPD-MS curves of different catalysts |
完全液相技术结合热解方法制备的CuZnAl催化剂能保留完全液相技术赋予催化剂特殊性能, 这些特殊性能在所制催化剂应用于固定床中时也能充分体现, 表明完全液相-热解方法可以发展成为完全液相技术拓展于固定床催化剂的制备方法, 并是现行常规方法所不能替代的.无机碱金属助剂的引入同样可以增加C2+醇的选择性, 但主要不是异丁醇, 与现行常规方法制备的催化剂不同; 有机碱助剂由于存在配合作用和改变酸性酸量的作用, 呈两极分化, 有促进有促阻, 其中原因还需进一步探讨.
