2020, Vol. 34
2. 中国科学院兰州化学物理研究所 羰基合成与选择氧化国家重点实验室, 甘肃 兰州 730000
2. National Key Laboratory of Carbonyl Synthesis and Selective Oxygenation, Lanzhou Institute of Chemical Physics, Chinese Academy of Sciences, Lanzhou 73000, China
良好的导电特性对能源储存与转化和催化材料是十分重要的, 因为优异的导电性能很大程度上取决于电子的传输过程.因此, 由于石墨烯中碳原子有特殊的sp2杂化价电子, 石墨烯及其相关衍生物的研究已经成为材料和催化科学研究的热点, 电导率的大幅度提升显著推动了石墨烯在多个领域的应用[1-3].
石墨烯及其衍生物的电荷转移性能可以通过更改其拓扑结构来进一步提高, 这主要是因为电导率也与构型密切相关, 例如, 魔角石墨烯超晶格中的非常规超导性和纳米带的异常(光电)电子特性碳同素异形体表现出非常高的导电特性[4-6].模板方法, 光刻和CVD方法已被广泛应用于制造具有特殊拓扑结构的石墨烯, 实现完美的形貌控制和精确的层选择[7-9].但是用这些方法进行大规模和大尺寸制备特异拓扑构型的石墨烯仍然很具挑战, 因为最终需要将此类石墨烯转移到另一个基板上才能制造电子设备, 这不可避免地损害了石墨烯的晶体质量和物理性能[10-12].
最近的研究表明, 通过新构型, 新拓扑结构的构建或提高共轭程度、优化电荷传输路径将显著提高电子转移能力和石墨烯的电性能.例如, Zhang等[13-14]通过碘化构建了等效的石墨烯莫比乌斯带状拓扑结构, 或通过制造共面结构为电荷转移提供便捷的途径, 相应的材料都表现出明显提高的性能. Hoyt等[15]报道了使用聚碘化物作为额外的电荷转移通道, 可以改善和提升电荷转移的碘掺杂石墨烯的电子性能.更为理想的方法是将石墨烯上空间上分离的两个点连接起来, 利用带状分子缝合线形成桥, 为石墨烯中的电荷转移提供短而便捷的路径, 这样材料的导电性能可以大幅度的提高.已经知道, GO上的羰基可通过胺缩合反应与胺基反应, 利用两端有胺基的脂肪胺经过ACR反应就能“缝合”石墨烯骨架中的两端, 链接出电荷转移的通道[16-17].
为此, 使用乙二胺, 1, 3-丙二胺, 1, 4-丁二胺和1, 5-二胺基戊烷4种不同碳链长度的直链二胺与GO进行ACR反应, 制备出4种石墨烯催化剂载体, 经染料敏化制备出可见光制氢催化剂, 系统探究用不同碳链长度的直链二胺制备的载体对光催化产氢性能的影响.表征结果表明, EDA处理过的GO通过形成共轭的含氮官能团将GO上的两个分离点“缝制”成皱褶拓扑结构, 从而缩短了电荷传输路径.通过利用这种结构的优势, 电导率得到了显著提高, 电子-空穴复合得到了抑制, 最终制备的催化剂表现出较高可见光驱动的产氢活性.
1 实验部分 1.1 材料所有化学药品都是购买后直接使用, 没有对其进行进一步的提纯处理.石墨粉(< 33 mesh, CP, 国药化学试剂有限公司, 分析纯, ≥99.8%), 浓硫酸(H2SO4, ≥98%, 分析纯, 西陇化工有限公司), 五氧化二磷(P2O5, ≥98%, 分析纯, 国药试剂控股有限公司), 过硫酸钾(K2S2O8, ≥99.5%, 分析纯, 四川西陇化工有限公司), 硝酸钾(KNO3, 分析纯, J & K科技有限公司), 高锰酸钾(KMnO4, ≥99.5%分析纯, 天津科密欧有限公司), 过氧化氢(H2O2, 30%, 分析纯, 天津市红岩化学试剂厂), 乙二胺(EDA, 分析纯, 国药化学试剂控股有限公司), 1, 3-丙二胺(1, 3-PDA, 分析纯, 98%, 麦克林有限公司), 1, 4-丁二胺(1, 4-BDA, 分析纯, 98%, 麦克林有限公司), 1, 5-二氨基戊烷(1, 5-PDA, 分析纯, 98%, 麦克林有限公司), 氯铂酸钾(K2PtCl6, 分析纯, J & K科技有限公司), 氯化钡(BaCl2, 分析纯, 国药化学试剂控股有限公司), 硼氢化钠(NaBH4, 分析纯, 国药控股试剂有限公司), 盐酸(HCl, 37%, 分析纯, 白银良友试剂有限公司), 氢氧化钠(NaOH, 分析纯, 国药集团化学试剂有限公司), 曙红Y(EY, 分析纯, 国药集团化学试剂有限公司), 三乙醇胺(TEOA, 分析纯, 国药集团化学试剂有限公司).
1.2 催化剂的制备高质量的GO通过优化的Hummers方法由天然石墨制备[18]. EDA-Gr是通过EDA还原剥落的GO胶体悬浮液而合成的.典型的制备方法如下:采用超声处理(25 kHz, 250 W), 将60 mg GO粉末分散到30 mL蒸馏水中, 直到溶液变得均一稳定.将获得的黄棕色GO和EDA(120 μL, 1.8 mmol)的分散液置于内衬特氟龙衬的不锈钢高压釜中, 在120 ℃下保持6 h.然后, 将高压釜冷却至室温.随后将得到的分散液过滤并用二次水多次洗涤.然后, 将其在大气压下, 温度-18 ℃的条件下冷冻12 h.最后, 所得样品1, 2-EDA-Gr储存待用.同样, 使用相同物质的量的1, 3-PDA, 1, 4-BDA, 1, 5-PDA分别制备了对应的1, 3-PDA-Gr, 1, 4-BDA-Gr, 1, 5-PDA-Gr样品.
1.3 光催化产氢活性测试在磁力搅拌下, 将经不同二胺ACR反应的GO或原始的GO(7 mg)分散在120 mL三乙醇胺(TEOA)/ H2O(pH = 9, v/v = 10%)溶液中, 而后转移至密封的耐热玻璃反应器(200 mL)中, 该反应器具有一个平坦的窗口(有效辐射面积为13.2 cm2)和一个硅橡胶隔垫, 用于在环境温度下采样.然后将70 mg曙红Y和400 μL×5 mg / mL的K2PtCl6水溶液添加到该溶液中, 磁力搅拌30 min后, 再用Ar气体鼓泡将瓶内空气置换20 min.用配备有420 nm截止滤光片或各种带通滤光片的300 W Xe灯作为可见光光源照射.使用气相色谱仪(Agilent 6820, TCD, 13x分子筛填充柱, 载气为Ar气)测量析氢量.
1.4 表征光催化剂的X射线衍射图谱(XRD)数据使用Rigaku B / Max-RB衍射仪采集.拉曼光谱在型号为LabRam HR800 JobinYvon光谱仪上获得.采用加速电压为300 kV的Tecnai-G2-F3型场发射透射电镜记录样品的形貌.所有的电化学测试都在一个三电极体系(Pt对电极、饱和甘汞电极(SCE)的参比电极和工作电极)的化学工作站(CHI660E)上进行.
2 结果与讨论 2.1 催化剂的晶体结构表征为研究GO和EDA发生ACR反应前后GO的晶体结构和组成, 比较了原始GO和1, 2-EDA-Gr粉末的XRD图谱.如图 1a所示, 原始GO在11.81°处显示出明显的(001)衍射峰, 对应于d=0.748 nm的层间距离[18].层间距离的增加可归因于水分子和各种含氧官能团(如羟基, 环氧基, 羰基和羧基)插入石墨层, 从而促进了GO在水性介质中的剥离.此外还观察到1, 2-EDA-Gr的宽衍射峰移至23.94°, (002)对应的峰明显向较高衍射角偏移, 表明碳晶格结构的变化和石墨烯石墨化程度的增加.有趣的是位于23.94°的间距d=0.372 nm处的1, 2-EDA-Gr的(002)衍射峰比石墨烯层的0.335 nm值增大, 表明更多波纹或无序的石墨烯片扩展了堆叠.这些结果表明GO与EDA之间的ACR反应导致在催化剂载体中形成新的结构部分.
|
图 1 GO和1, 2-EDA-Gr的(a)XRD谱图(b)拉曼光谱 Fig.1 (a) XRD patterns (b) Raman spectra of pristine GO and 1, 2-EDA-Gr |
在图 1b中, 拉曼光谱分别显示了两个明显的谱带D(~1347 cm-1)和G(~1586 cm-1), 此外在2708和2907 cm-1附近还有另外两个微弱但可辨别的振动, 分别代表 2D和(D + G)模式.对于1, 2-EDA-Gr样品, ID / IG和I2D / ID + G, D频段与G频段(ID / IG)和2D频段与D + G频段(I2D / ID + G)的强度比呈现显著变化, 分别为1.20和0.89, 高于GO样品的相应数据, 表示石墨烯的无序度和共轭度都增加[19].这些结果表明, 通过EDA的缩合导致GO中含氧官能团被部分除去, 引入更多的C = C键和含N的共轭官能团, 导致更多的sp 2平面区域产生, 加剧了石墨烯层的无序性.上述结果也进一步证实了XRD结果, 即产生的新结构部分为具有共轭特性的含N官能团.
2.2 催化剂的形貌表征图 2a-b显示了ACR反应前后样品的TEM图.反应前, 由于GO上带有许多环氧官能团, 因此其片层呈现出光滑的二维层状结构[20].在EDA缩合处理后, 1, 2-EDA-Gr则呈现出如纱布状的皱褶结构(图 2b).这是由于GO表面锚定了很多高共轭的含N官能团和环氧官能团的还原所致[21], 就像连接石墨烯的“电缆”, EDA通过石墨烯上的含氧官能团将两个分离的点缝合成皱纹结构.
|
图 2 (a, b)GO和1, 2-EDA-Gr的TEM图像 Fig.2 (a, b)Low-magnification TEM images |
以上结果证实我们成功使用EDA合成了高共轭的具有褶皱的石墨烯催化剂载体.为了研究不同碳链长度的直链二胺与GO发生ACR后的样品对其载流子传输动力学和光响应的直接影响, 进行了一系列电化学测试.在0.1 mol/L Na2SO4和10%(v/v)TEOA混合电解液溶液中进行了循环伏安(CV)研究, 当扫描速率为10 mV s-1时, 用5种催化剂制备的工作电极在-1.0 ~ 1.0 V的电位范围之间的氧化和还原电位如图 3a所示, 所有催化剂电极显示出无特征的CV, 这与以前的报道相吻合.电化学阻抗谱(EIS)绘制在图 3b中. 1, 2-EDA-Gr的阻抗弧的半径比其他催化剂载体要小得多.它证实了1, 2-EDA-Gr可以更有效地分离和运输光生载流子. 图 3c给出了催化剂的瞬态光响应i-t曲线, 它表明1, 2-EDA-Gr表现出最高的光响应, 这也证明1, 2-EDA-Gr可以在可见光照射下快速分离电子和空穴, 结果与图 3d中的线性扫描伏安法(LSV)测量非常吻合.与GO相比, 经过ACR处理后, 具有适合的碳链长度的EDA能在GO上构筑高共轭的含氮官能团链接基团并将石墨烯的表面“缝合”成皱褶结构, 因而其具有高电流密度和低启动电位, 这不仅抑制了光生e--h+对的复合并且促进了光生e--h+的快速分离.而其他3种不同的二胺缩合制备催化剂载体, 因为没有适合构筑这种具有共轭特性的链接官能团, 因而电子输运性能不明显或略有降低.
|

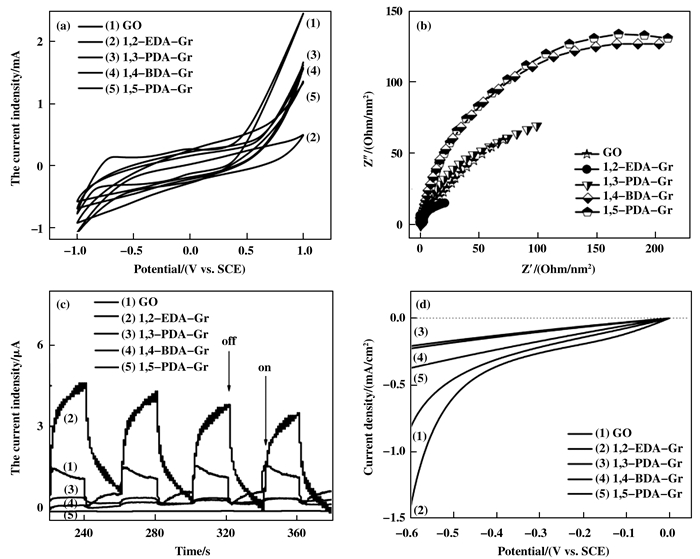

图 3 在0.1 mol/L Na2SO4和10%(v/v)TEOA混合液中GO, 1, 3-PDA-Gr, 1, 4-BDA-Gr, 1, 5-PDA-Gr和1, 2-EDA-Gr的(a)循环伏安图(b)Nyquist图(c)光响应曲线(d)LSV光谱.扫描速率: 10 mV/s Fig.3 (a) Cyclic voltammograms, (b) Nyquist plots, (c) Photo response i-t curve, (d) LSV spectra for pristine GO, 1, 3-PDA-Gr, 1, 4-BDA-Gr, 1, 5-PDA-Grand 1, 2-EDA-Gr in a 0.1 mol/L Na2SO4 and 10% (v/v) TEOA mixed solution (inset is the equivalent circuit used to fit an experimental curve) Data of CV shown are for the second scan. Sweep rate: 10 mV/s |
通过测试可见光照射下的氢气的释放速率来评估其光催化活性.为了实现可见光催化制氢, 催化剂预先用曙红Y染料敏化, 同时将等量的铂原位沉积在不同载体上.根据图 4所示的结果, 由不同载体制备的催化剂中产生的H2量遵循1, 2-EDA-Gr > GO > 1, 3-PDA-Gr > 1, 4-BDA-Gr > 1, 5-PDA-Gr的顺序. GO, 1, 3-PDA-Gr, 1, 4-BDA-Gr和1, 5-PDA-Gr催化剂在2 h内分别产生了680.2, 527.4, 418.1和371.6 μmol的氢气, 而1, 2-EDA-Gr催化剂在相同条件下可放出1308.6 μmol的氢气, 约分别为GO, 1, 3-PDA-Gr, 1, 4-BDA-Gr和1, 5-PDA-Gr催化剂的1.9, 2.5, 3.1和3.5倍.这与电化学表征结果一致, 证实了催化剂载体的导电性与催化剂光催化的活性密切相关.而具有适当的碳链长度EDA能够在石墨烯构筑共轭含N的链接官能团, 并将石墨烯缝合出皱褶结构.该共轭官能团大大缩短了电子传输路径, 为电子传输提供了捷径, 从而显著提高了光催化产氢活性.
|
图 4 不同催化剂在可见光(λ≥420 nm)持续照射120 min, 120 mL 10%(v/v)TEOA水溶液(pH = 9)中的氢气释放量 Fig.4 The hydrogen evolution amount of Eosin Y photosensitized graphene sheets systems in 120 mL 10% (v/v) TEOA aqueous solution (pH=9)under visible light irradiation (λ ≥ 420 nm) for 120 min |
采用一步水热法, 分别使用乙二胺, 1, 3-丙二胺, 1, 4-丁二胺和1, 5-二胺基戊烷4种不同的直链二胺缩合处理GO, 制备了4种对应的石墨烯载体, 采用原位光还原氯铂酸钾法制备了5种以石墨烯(GO, 1, 2-EDA-Gr, 1, 3-PDA-Gr, 1, 4-BDA-Gr, 1, 5-PDA-Gr)为载体的Pt敏化光催化剂, 系统研究了不同二胺处理的载体对催化剂电化学性能的影响. 5种催化剂对光催化分解水的催化性能顺序为1, 2-EDA-Gr > GO > 1, 3-PDA-Gr > 1, 4-BDA-Gr > 1, 5-PDA-Gr.其中以1, 2-EDA-Gr为载体的催化剂电化学性能最佳, 具有最小的电化学阻抗, 具有最大的光生电流, 且光催化水分解产氢的活性最高. EDA相较于其他3种更长碳链的直链二胺, 它具有最适合的碳链长度.能够在石墨烯上构筑共轭链接官能团并将石墨烯上缝合出皱褶结构.由于这些官能团的存在缩短了在GO表面电荷传输路径, 提高了电荷在催化剂上的传导能力, 因而催化剂表现出更高的电导率、更长的激子寿命, 更高的制氢催化活性.反之, 其它二胺不能形成具有共轭特性的官能团, 因此其催化活性变化不显著, 甚至略有下降.结果表明, 通过适当的官能团修饰是一种构筑高效GO太阳能光催化制氢催化剂的新策略.
