2022, Vol. 36
2. 北京化工大学 化工资源有效利用国家重点实验室, 北京 100029
2. State key Laboratory of Chemical Resource Engineering, Beijing University of Chemical Technology, Beijing 100029, China
化石燃料的燃烧过程中会产生大量的氮氧化物(NOx), 特别是工业生产中窑炉的燃烧和机动车尾气排放, 这对人体和环境造成了严重的影响, 因此NOx排放控制的重要性不容忽视[1-2]. NOx主要包括NO、NO2、N2O、N2O5等, 其中NO为主要成分, 约占90%~95%, 目前NH3选择性催化还原(NH3-SCR) 是最有效且应用最广的NOx控制方法[3-5]. NH3-SCR技术的核心就是脱硝催化剂, 锐钛矿TiO2负载氧化钒是NH3-SCR反应的传统催化剂, 但由于氧化钒具有毒性, 反应条件要求较高, 应用受到限制. 因此, 开发绿色环保、高效无毒、来源广泛的新型催化剂是脱硝反应的技术关键, 其中, 锐钛矿TiO2负载型过渡金属和稀土金属基低温脱硝催化剂是研究的热点, 理论和应用研究取得了重大进展[6-7].
近些年, 分子筛负载金属氧化物催化剂显示出高催化活性和N2选择性, 作为NH3-SCR反应催化剂的潜力股受到广泛关注[8-10]. Mn因半充满状态的电子排布具有较强的氧化还原能力, 负载型锰基催化剂在NH3-SCR反应中更是体现出优异的催化能力. 较多研究者对分子筛负载锰基催化剂在NH3-SCR反应中的应用进行了大量实验研究[11-13], 如, Lou等[11]研究了焙烧温度对采用沉淀法制备出的Mn/ZSM-5催化剂表面活性物种的影响, 结果表明300 ℃时可得到活性最高的Mn/ZSM-5, 该温度下Mn主要以Mn3O4和非晶型MnO2形态存在于催化剂表面，其在表面的富集使得催化剂活性优越. 研究证明Mn基催化剂具有良好的催化活性和催化选择性, 但在反应机理研究方面需要进一步研究, NO和NH3在催化剂上吸附状态、形成的重要中间体、遵循的反应机理需要明晰, 反应过程中的中间产物活化转化过程仍需探究. 我们将从分子层面上对Mn/ZSM-5催化剂上NH3-SCR反应机理进行理论研究.
NH3-SCR反应是指NOx在还原剂作用下反应生成无污染的N2和H2O, 反应方程式见(1)、(2):
| $ 4 \mathrm{NO}+\mathrm{O}_2+4 \mathrm{NH}_3 \rightarrow 4 \mathrm{~N}_2+6 \mathrm{H}_2 \mathrm{O} $ | (1) |
| $ 2 \mathrm{NO}+2 \mathrm{NO}_2+4 \mathrm{NH}_3 \rightarrow 4 \mathrm{~N}_2+6 \mathrm{H}_2 \mathrm{O} $ | (2) |
Mao等[14]对Cu-SAPO-34催化剂上NH3-SCR反应机理进行了理论研究, 认为该反应是一个氧化还原过程, 伴随着铜离子的氧化还原, NOx被还原为N2和H2O. 经大量实验和理论研究工作, 目前得到广泛认可的机理分为两种, Eley-Rideal(E-R)机理和Langmuir-Hinshelwood(L-H)机理[15-16], E-R机理为气态NO直接加入反应, 而L-H机理为气态NO先在活性位上吸附活化, 而后再在NH3-SCR反应中发挥作用. E-R机理和L-H机理的本质差异在于NO分子参加反应的形式, 如气态、吸附态等.
Yu等[17]通过实验的方式对分子筛SAPO-34负载MnOx催化剂上NH3-SCR反应机理进行了系列研究, 认为NH3-SCR反应中还原剂NH3吸附活化后形成的[NH2]是反应的关键, 气相NO与吸附态[NO]均能与之反应, 因此认为可能存在遵循E-R机理或L-H机理的两条反应路径. Chen等[18]对采用凝胶法制备的Mn/TiWOx和Mn/TiO2催化剂上NH3-SCR反应进行研究时, 发现吸附态的NH3比吸附态的NOx消耗得快得多, 推断吸附态的NH3更易与气态NOx反应, 即反应遵循E-R机理.
因实验存在一定局限性, 无法从分子层面剖析反应机理, 因此可在实验的基础上, 从微观层面对NH3-SCR反应可能存在的反应机理进行理论计算, 加深研究者对其理解和掌握, 从而更有针对性和目的性地开发无毒高效的新型催化剂.
1 实验部分所有计算均利用高斯09程序[19]中密度泛函理论(DFT)B3LYP进行, 活性组分Mn使用SDD基组, 其余原子使用6-31G**基组. 出于计算耗时和精度考虑, 载体ZSM-5分子筛计算模型截取直筒形双5T元环[20-22], 如图 1(a)所示. 理论研究表明ZSM-5中T12位活性性质独特, 硅铝取代后得到的结构最优[17, 23-25], 该载体中T9、T12位上进行硅铝取代, 使其带有2个负电荷, Si、Al上悬空键由H饱和, Si－H键长0.1460 nm, O－H键长0.1000 nm, 为保持分子筛构型稳定, 计算过程中, 所有Si－H和O－H键处于固定状态, 这模拟了沸石框架有限的刚性[20, 26]. (MnO)2+通过桥氧负载在ZSM-5上, 整个体系呈中性, 模型见图 1(b) [20]. 模拟过程中所有过渡态结构均通过IRC验证.
|

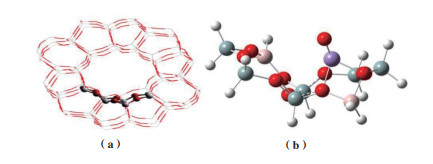

图 1 优化后结构 Fig.1 Optimized structure (a)ZSM-5; (b)Z2-[MnO]2+ |
反应气体分子的吸附能如式(3)所示:
| $ \Delta \mathrm{E}_{\text {ad }}=\mathrm{E}_{\text {molecule/cluster }}-\mathrm{E}_{\text {cluster }}-\mathrm{E}_{\text {molecule }} $ | (3) |
式中Emolecule/cluster为带有吸附分子的团簇的能量, Ecluster为催化剂Z2-[MnO]2+的能量, Emolecule为吸附分子NH3、NO等的能量.
2 结果与讨论 2.1 气体分子在Mn/ZSM-5催化剂上的吸附进一步优化了气态NH3和NO分别在Z2-[MnO]2+模型上的吸附, 具体结果如图 2所示, 分别记为Z2-[MnO-NH3]2+和Z2-[MnO-NO]2+, 计算了吸附后的吸附能(Eads, kJ/mol)、键长(d, nm)和Mulliken(q, e)电荷, 具体结果如表 1所示. 计算结果说明: NH3通过N端吸附于Z2-[MnO]2+上, Mn－N键长0.202 nm, 吸附放热243.69 kJ/mol. 电子由NH3向催化剂表面转移的数量为0.246 e, N原子和H原子的相互作用由于失去电子而变弱, N－H键的键长发生微量的伸长, N－H键被活化. NO通过N端在Z2-[MnO]2+上吸附, Mn－N键长0.169 nm, 吸附放热210.09 kJ/mol. 电子由NO向催化剂表面转移数量为0.128 e, 失电子后, N原子和O原子的相互作用减弱, N－O键(0.115 nm)发生微量增长至0.117 nm, 被活化, 但吸附强度低于NH3. 因此, 在Z2-[MnO]2+催化剂表面, NH3更易吸附活化.
|
图 2 优化后的分子吸附模型 Fig.2 Optimized molecularadsorption model (a) Z2-[MnO-NH3]2+; (b) Z2-[MnO-NO]2+ |
|
表 1 NH3、NO分别在Z2-[MnO]2+吸附后的键长(nm)、Mulliken电荷(q, e)和吸附能(kJ/mol) Table 1 Bond length (d, nm), Mulliken charge (q, e) and adsorption energy (Eads, kJ/mol) of NH3 and NO after Z2-[MnO]2+ adsorption |
根据表 1中气体分子的吸附结果可知, NH3在催化剂上的吸附强度略高于NO, 则可认为在Z2-[MnO]2+上起始步骤为NH3的吸附. 基于此, 我们分别遵循E-R、L-H机理对Z2-[MnO]2+上的脱硝反应机理进行探究.
2.2.1 遵循E-R机理的路径1按照E-R机理设计并完善反应路径1, 即: NH3-(ads)→ NH2(ads)→ NH2(ads)+NO(g)→ NH2NO-(ads) → NHNOH(ads) → N2+H2O, 涉及的基元反应如式(4)-(9)所示:
| $ \mathrm{Z}^{2-}[\mathrm{MnO}]^{2+}+\mathrm{NH}_3 \rightarrow \mathrm{Z}^{2-}\left[\mathrm{MnO}-\mathrm{NH}_3\right]^{2+} $ | (4) |
| $ \mathrm{Z}^{2-}\left[\mathrm{MnO}-\mathrm{NH}_3\right]^{2+} \rightarrow \mathrm{Z}^{2-}\left[\mathrm{MnOH}-\mathrm{NH}_2\right]^{2+} $ | (5) |
| $ \mathrm{Z}^{2-}\left[\mathrm{MnOH}-\mathrm{NH}_2\right]^{2+}+\mathrm{NO} \rightarrow \mathrm{Z}^{2-}\left[\mathrm{MnOH}_2 \mathrm{NH}_2 \mathrm{NO}\right]^{2+} $ | (6) |
| $ \mathrm{Z}^{2-}\left[\mathrm{MnOH}-\mathrm{NH}_2 \mathrm{NO}\right]^{2+} \rightarrow \mathrm{Z}^{2-[}[\mathrm{MnOH}-\mathrm{NHNOH}]^{2+} $ | (7) |
| $\mathrm{Z}^{2-}[\mathrm{MnOH}-\mathrm{NHNOH}]^{2+} \rightarrow \mathrm{Z}^{2-}\left[\mathrm{MnOH}-\mathrm{N}_2-\mathrm{H}_2 \mathrm{O}\right]^{2+} $ | (8) |
| $ \mathrm{Z}^{2-}\left[\mathrm{MnOH}-\mathrm{N}_2-\mathrm{H}_2 \mathrm{O}\right]^{2+} \rightarrow \mathrm{Z}^{2-}[\mathrm{MnOH}]^{2+}+\mathrm{N}_2+\mathrm{H}_2 \mathrm{O} $ | (9) |
式(6)中NO气体分子直接与[NH2]反应, 图 3为Z2-[MnO]2+上遵循E-R机理的路径所涉及到的所有物种的优化结构, 图 4是此反应路径对应的能垒图, 表 2是各基元反应的反应热和能垒.
|

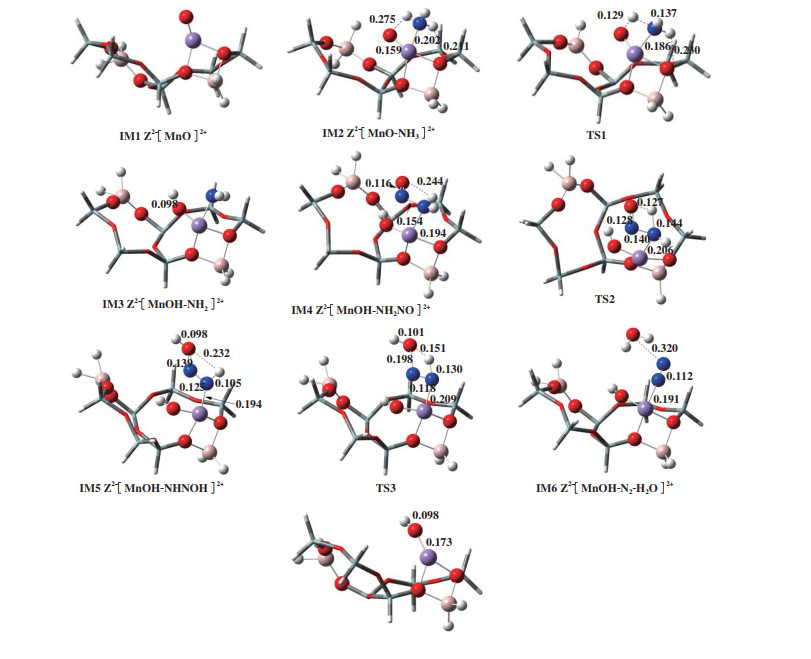

图 3 遵循E-R机理的反应路径1 Fig.3 Reaction path 1 following E-R mechanism |
|
图 4 遵循E-R机理的反应路径1的能垒图 Fig.4 Energy barrier diagram of reaction path 1 following E-R mechanism |
|
|
表 2 遵循E-R机理的反应路径1的所有基元反应 Table 2 All elementary steps of reaction path 1 following E-R mechanism |
反应始于NH3分子的吸附, NH3以N端吸附于Mn上, 形成稳定构型Z2-[MnO-NH3]2+(IM2), N－Mn键长0.202 nm, 放热243.69 kJ/mol. [NH3]中一个H原子经过过渡态TS1转移至末端氧上形成Z2-[MnOH-NH2]2+(IM3), 其中N－H键距离由0.102拉长至0.137最后为0.351 nm. 而末端O与H形成O－H键, 其距离由起始的0.275缩短至0.129 nm, 最终缩短为0.098 nm, 该过渡态反应能垒为185.05 kJ/mol. 随后与气相中NO分子反应, 生成N－N键, 键长0.154 nm, 形成重要中间体Z2-[MnOH-NH2NO]2+(IM4). 在氢键作用下, 中间体Z2-[MnOH-NHNOH]2+(IM5)和Z2-[MnOH-N2-H2O]2+(IM6)相继形成, 因氢键作用的存在, 其结构稳定, 通过过渡态TS2和TS3, N－H键断裂, O－H键生成, 两步基元反应需克服的反应能垒分别为84.14和138.65 kJ/mol, 形成的N2和H2O吸附在催化剂表面. 最后Z2-[MnOH-N2-H2O]2+体系吸收167.70 kJ/mol热量后, N2和H2O脱附, 形成Z2-[MnOH]2+(IM7).
2.2.2 遵循L-H机理的路径2根据L-H反应机理设计并完善反应路径2, 即: NH3(ads) → NH3(ads)+NO(ads) →NH2NO(ads) → NHNOH(ads) → N2+H2O, 以分析Z2-[MnO]2+上的SCR反应机理, 涉及的基元反应如式(10)-(15)所示:
| $ \left.\mathrm{Z}^{2-}[\mathrm{MnO}]^{2+}+\mathrm{NH}_3 \rightarrow \mathrm{Z}^{2-[} \mathrm{MnO}-\mathrm{NH}_3\right]^{2+} $ | (10) |
| $ \mathrm{Z}^2-\left[\mathrm{MnO}-\mathrm{NH}_3\right]^{2+}+\mathrm{NO} \rightarrow \mathrm{Z}^2-\left[\mathrm{MnO}-\mathrm{NH}_3-\mathrm{NO}\right]^{2+} $ | (11) |
| $ \mathrm{Z}^2-\left[\mathrm{MnO}-\mathrm{NH}_3-\mathrm{NO}\right]^{2+} \rightarrow \mathrm{Z}^{2-}\left[\mathrm{MnOH}-\mathrm{NH}_2 \mathrm{NO}\right]^{2+} $ | (12) |
| $ \mathrm{Z}^2-\left[\mathrm{MnOH}-\mathrm{NH}_2 \mathrm{NO}\right]^{2+} \rightarrow \mathrm{Z}^{2-}[\mathrm{MnOH}-\mathrm{NHNOH}]^{2+} $ | (13) |
| $ \mathrm{Z}^2-[\mathrm{MnOH}-\mathrm{NHNOH}]^{2+} \rightarrow \mathrm{Z}^2-\left[\mathrm{MnOH}-\mathrm{N}_2-\mathrm{H}_2 \mathrm{O}\right]^{2+} $ | (14) |
| $\mathrm{Z}^{2-[}\left[\mathrm{MnOH}-\mathrm{N}_2-\mathrm{H}_2 \mathrm{O}\right]^{2+} \rightarrow \mathrm{Z}^{2-[}[\mathrm{MnOH}]^{2+}+\mathrm{N}_2+\mathrm{H}_2 \mathrm{O} $ | (15) |
式(11)中NH3和NO共同在Z2-[MnO]2+上进行吸附, 明显不同于反应路径1中气相NO直接参与反应, 并影响后续反应中的构型. 图 5为Z2-[MnO]2+上遵循L-H机理的路径所涉及到的所有物种的优化结构. 反应路径2中所涉及到的系列稳定结构包括: 反应物、过渡态、反应中间体和产物, 图 6是此反应路径对应的能垒图, 表 3是各基元反应的反应热和能垒.
|
图 5 遵循L-H机理的反应路径2 Fig.5 Reaction path 2 following L-H mechanism |
|
图 6 遵循L-H机理的反应路径2的能垒图 Fig.6 Energy barrier diagram of reaction path 2 following L-H mechanism |
|
|
表 3 遵循L-H机理的反应路径2的所有基元反应 Table 3 All elementary steps of reaction path 2 following L-H mechanism |
反应以NH3分子的吸附为起始步骤, NH3通过N端吸附于Mn上, 形成Z2-[MnO-NH3]2+(IM2), N－Mn键长0.202 nm, 放热243.69 kJ/mol. 然后NO通过N端在Mn位上吸附生成Z2-[MnO-NH3-NO]2+(IM3), 其中Mn－N键长0.170 nm, 放热118.59 kJ/mol. 另外, NO可能通过O端吸附在Mn上, 但放热较少, 形成的结构不稳定, 不易与NH3反应, 因此NO选择以N端吸附. 通过过渡态TS1形成重要中间体Z2-[MnOH-NH2NO]2+(IM5), 反应能垒为190.27 kJ/mol, [NH3]中N－H断裂, 键长由0.103伸长至0.153最后为0.301 nm. 而末端O与H的距离由0.281缩短至0.107最后为0.097 nm, 形成O－H键. 虽然该能垒较高, 但NH3和NO的吸附放出大量热量, 有利于该反应的进行. 通过过渡态TS2和TS3, 中间体Z2-[MnOH-NHNOH]2+(IM5)和Z2-[MnOH-N2-H2O]2+(IM6)相继形成. 反应能垒分别为144.67和122.89 kJ/mol, NH2NO中的两个H相继和O接近, 继而发生N－H键的断裂, 生成O－H键, 反应产物N2和H2O都吸附于Mn上. 与反应路径1相同, 过渡态TS2和TS3中形成类四元环结构, 稳定性强. 最后Z2-[MnOH-N2-H2O]2+体系吸收204.74 kJ/mol热量后, N2和H2O脱附, 形成Z2-[MnOH]2+(IM7).
3 结论研究了NH3-SCR在Z2-[MnO]2+分子筛催化剂表面的反应机理. 通过密度泛函理论模拟计算了可能存在的两种反应路径, 分别遵循E-R机理和L-H机理, 得出以下主要结论:
1. 相较NO, NH3在Z2-[MnO]2+上的吸附结构最稳定, 因此在脱硝反应中易优先发生;
2. 路径1遵循E-R机理, NO气体分子直接参与反应, 与[NH2]形成中间体[NH2NO], 经过构型变化形成中间体[NHNOH], 最终分解为N2和H2O, 该反应过程中速控步为Z2-[MnO-NH3]2+→Z2-[MnOH-NH2]2+, 反应能垒为181.20 kJ/mol;
3. 路径2遵循L-H机理, NH3与NO分子都先吸附在催化剂表面, 活化后的吸附态[NO]与[NH2]反应形成中间体[NH2NO], 后续机理与路径1相近, 该反应过程中速控步为Z2-[MnO-NH3-NO]2+→Z2-[MnOH-NH2NO]2+, 反应能垒为186.97 kJ/mol;
4. 反应路径1中的速控步及其他基元反应需要克服的能垒相对较低, 则Z2-[MnO]2+上NH3-SCR反应更倾向于遵循E-R机理. 反应路径2中速控步的能垒较高, 需依靠NH3和NO的吸附热量来克服, 则低温下Z2-[MnO]2+催化剂上NH3-SCR反应易通过L-H机理进行. 同时遵循E-R机理和L-H机理的反应路径的速控步骤能垒相近, 在一定温度下可以同时遵循两种机理进行反应.
| [1] |
a. Xie Wang-wang(谢旺旺), Zhou Guang-he(周广贺), ZhangXiao-hong(张晓虹), et al. Research progress of attapulgiteapplication in flue gas SCR denitration catalytic reaction(凹凸棒石在烟气SCR脱硝催化反应中的应用研究进展)[J]. J Mol Catal(China)(分子催化), 2020, 34(6): 546-558. b. Zhang Juan(张娟), Wu Peng(吴鹏), Li Guo-bo(李国波), et al. Study on the selective catalytic reduction of NO by NH3 over silicon-free residue carbon catalysts doped with Mn-Ce-M(Mn-Ce-M复合改性无硅残渣炭催化剂的NH3选择性还原NO性能研究)[J]. J Mol Catal(China)(分子催化), 2022, 36(3): 207-220. c. Ding Xin(丁鑫), Li Guo-bo(李国波), Huang Jun(黄俊), et al. Study on denitration reaction mechanism of Pd modified multiactive site catalyst NH3-SCR(Pd改性多活性位点催化剂NH3-SCR脱硝反应机理研究)[J]. J Mol Catal(China)(分子催化), 2022, 36(1): 1-11. |
| [2] |
Qiao Ming(乔明), Zhang Ji-yi(张继义), Zong Lu-yao(宗路遥), et al. Research progress in catalytic denitrification performance: The catalyst type, preparation methods and activity(催化脱硝技术研究进展—催化剂的种类、制备方法及催化活性)[J]. J Mol Catal(China)(分子催化), 2020, 34(2): 165–181.
DOI:10.16084/j.cnki.issn1001-3555.2020.02.007 |
| [3] |
a. Wu Z, Jiang B, Liu Y, et al. Experimental study on a low-temperature SCR catalyst based on MnOx/TiO2 prepared by sol-gel method[J]. J Hazard Mater, 2007, 145(3): 488-494. b. Li Ke-zhi(李柯志), Luo He(罗河), Zhao Ran(赵冉), et al. Research on the influence of calcined titanium dioxideto the newly-produced selective catalytic reduction catalystand the mechanism(具焙烧服役史钛白粉对新制脱硝催化剂活性影响机制研究)[J]. J Mol Catal(China)(分子催化), 2020, 34(5): 415-424. |
| [4] |
Tang Nan(唐南), Huang Yan(黄妍), Li Yuan-yuan(李元元), et al. Low temperature selective catalytic reductionof NO with NH3 over Fe-Mn catalysts prepared by hydrothermal method(水热法制备铁锰催化剂脱硝性能及抗水抗硫性能研究)[J]. J Mol Catal(China)(分子催化), 2018, 32(3): 240–248.
DOI:10.16084/j.cnki.issn1001-3555.2018.03.004 |
| [5] |
Mhamdi M, Ghorbel A, Delahay G. Influence of the V+Mo/Al ratio on vanadium and molybdenum speciation and catalytic properties of V-Mo-ZSM-5 prepared by solid-state reaction[J]. J Catal, 2009, 142(3): 239–244.
|
| [6] |
Han L, Cai S, Gao M, et al. Selective catalytic reduction of NOx with NH3 by using novel catalysts: State of the art and future prospects[J]. Chem Rev, 2019, 119(19): 10916–10976.
DOI:10.1021/acs.chemrev.9b00202 |
| [7] |
Yang Yang(杨洋), Hu Zhun(胡准), Mi Rong-li(米容立), et al. Effect of Mn loading on the catalytic performance of nMnOx/TiO2 catalyst for NH3-SCR(Mn负载量对nMnOx/TiO2催化剂NH3-SCR催化性能的影响)[J]. J Mol Catal (China)(分子催化), 2020, 34(4): 313–325.
|
| [8] |
Delahay G, Valade D, Guzman-Vargas A, et al. Selective catalytic reduction of nitric oxide with ammonia on Fe-ZSM-5 catalysts prepared by different methods[J]. Appl Catal B Environ, 2005, 55(2): 149–155.
DOI:10.1016/j.apcatb.2004.07.009 |
| [9] |
Shi X, He H, Xie L. The effect of Fe species distribution and acidity of Fe-ZSM-5 on the hydrothermal stability andSO2 and hydrocarbons durability in NH3-SCR reaction[J]. Chin J Catal, 2015, 36(4): 649–656.
DOI:10.1016/S1872-2067(14)60268-0 |
| [10] |
Falsig H, Vennestrom P N R, Moses P G, et al. Activation ofoxygen and NO in NH3-SCR over Cu-CHA catalysts evalu-ated by density functional theory[J]. Top Catal, 2016, 59(8/9): 861–865.
|
| [11] |
Lou X, Liu P, Li J, et al. Effects of calcination tempera-ture on Mn species and catalytic activities of Mn/ZSM-5 catalyst for selective catalytic reduction of NO with ammonia[J]. Appl Surf Sci, 2014, 307(6): 382–387.
|
| [12] |
Mu W, Zhu J, Zhang S, et al. Novel proposition on mechanism aspects over Fe-Mn/ZSM-5 catalyst for NH3-SCR of NOx at low temperature: Rate and direction of multifunctional electron-transfer-bridge and in-situ DRIFTs analysis[J]. Catal Sci Technol, 2016, 6(20): 7532–7548.
DOI:10.1039/C6CY01510G |
| [13] |
Li J, Yang C W, Zhang Q, et al. Effects of Fe addition on the structure and catalytic performance of mesoporous Mn/Al-SBA-15 catalysts for the reduction of NO with ammonia[J]. Catal Commun, 2015, 62(3): 24–28.
|
| [14] |
Mao Y, Wang Z, Wang H F, et al. Understanding catalytic reactions over zeolites: A density functional theory study of selective catalytic reduction of NOx by NH3 over Cu-SAPO-34[J]. ACS Catal, 2016, 6(11): 7882–7891.
DOI:10.1021/acscatal.6b01449 |
| [15] |
Kijlstra W S, Brands D S, Poels E K, et al. Kinetics of the selective catalytic reduction of NO with NH3 over MnOx/Al2O3 catalysts at Iow temperature[J]. Catal Today, 1999, 50(1): 133–140.
DOI:10.1016/S0920-5861(98)00470-2 |
| [16] |
Prvulescu V I, Grange P, Delmon B. Catalytic removal of NO[J]. Catal Today, 1998, 46(4): 233–316.
DOI:10.1016/S0920-5861(98)00399-X |
| [17] |
Yu C, Huang B, Dong L, et al. In situ FT-IR study of highly dispersed MnOx/SAPO-34 catalyst for low-tempe-rature selective catalytic reduction of NOx by NH3[J]. Catal Today, 2017, 281(3): 610–620.
|
| [18] |
Chen Q L, Guo R T, Wang Q S, et al. The catalytic perfor-mance of Mn/TiWOx catalyst for selective catalytic reduction of NOx with NH3[J]. Fuel, 2016, 181(5): 852–858.
|
| [19] |
Frisch M, Trucks G, Schlegel H, et al. Gaussian 09, Revision A. 1. 2009.
|
| [20] |
Li Bao-zhong(李宝忠), Wang Kuan-ling(王宽岭), Li Ying-xia(李英霞). Study on deactivation mechanism of Mn/ZSM-5 catalyst in NH3-SCR reaction(NH3-SCR反应中Mn/ZSM-5催化剂失活机理的研究)[J]. Contem Chem Ind(当代化工), 2022, 51(5): 1044–1048.
|
| [21] |
He M, Zhang J, Sun X, et al. The oretical study on methaneoxidation catalyzed by Fe/ZSM-5: The significant role of water on binuclear iron active sites[J]. J Phys Chem C, 2016, 120(11): 27422–27429.
|
| [22] |
Kurnaz E, Fellah M, Onal I. A density functional theory study of C-H bond activation of methane on abridge site of M-O-M-ZSM-5 clusters (M = Au, Ag, Fe and Cu)[J]. Micropor Mesopor Mater, 2011, 138(1/3): 68–74.
|
| [23] |
Kijlstra W S, Branda D S, Poels E K, et al. Kinetics of the selective catalytic reduction of NO with NH3 over MnOx/Al2O3 catalysts at Iow temperature[J]. Catal Today, 1999, 50(1): 133–140.
|
| [24] |
Zhao Xiao-chuan(赵小川). Insights into the mechanism for theselective catalytic reduction of NOx with NH3 on Mn/ZSM-5: A DFT study(Mn/ZSM-5催化剂上NH3选择性催化还原NOx反应机理的密度泛函理论研究)[D]. Taiyuan(太原): Taiyuan University of Technology(太原理工大学), 2017.
|
| [25] |
Ettireddy P R, Ettireddy N, Boningari T, et al. Investig-ation of the selective catalytic reduction of nitric oxide with ammonia over Mn/TiO2 catalysts through transient isotopic labeling and in situ FT-IR studies[J]. J Catal, 2012, 292(8): 53–63.
|
| [26] |
Inomata M, Miyamoto A, Murakami Y. Mechanism of the reaction of NO and NH3 on vanadium oxide catalyst in the presence of oxygen under the dilute gas condition[J]. J Catal, 1980, 62(1): 140–148.
|
